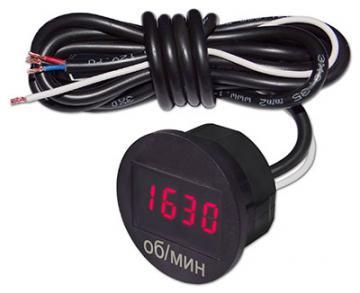

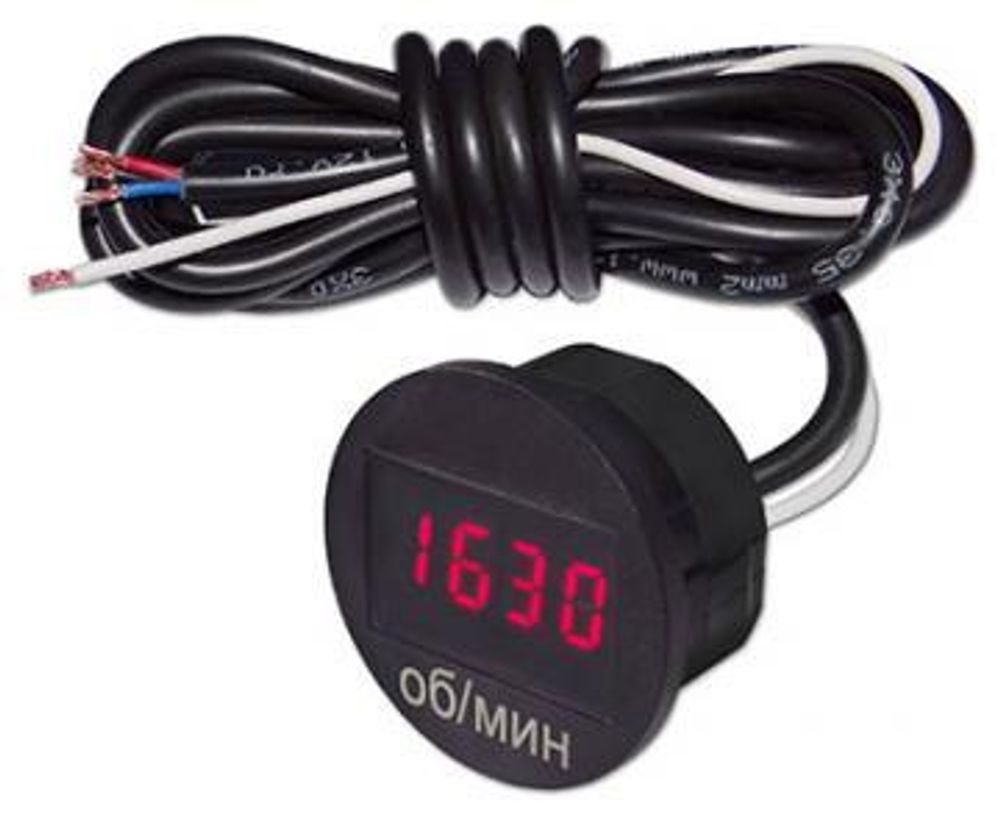

Предназначен для цифрового отображения значения частоты оборотов бензинового двигателя с разным числом цилиндров.
Индикатор выполнен на четырехзначной светодиодной матрице красного свечения.
Прибор поставляется в комплекте с соединительными проводами и проводом выбора режима.
Прибор применяется на автотранспортных средствах с напряжением бортовой сети 12В и 24В.
ИНСТРУКЦИЯ ПО МОНТАЖУ И ЭКСПЛУАТАЦИИ
1. Выбрать место, подходящее для установки и визуального контроля индикатора (панель толщиной 1...4мм).
2. Просверлить отверстие диаметром 30...31 мм и зафиксировать в нем корпус индикатора.
3. Подключение проводов:
- Красный провод: “+” после замка зажигания
- Чёрный провод: “Масса”
- Синий провод: Первичная обмотка катушки зажигания
4. Включить замок зажигания.
5. Выбрать необходимый режим работы, кратковременно соединяя белый провод с “массой”. Номер режима отображается в течение 1с. Выбранный режим сохраняется в памяти индикатора.
№ режима 1 - цилиндры/такты: 8/4; 4/2
№ режима 2 - цилиндры/такты: 2 6/4; 3/2
№ режима 3 - цилиндры/такты: 5/4
№ режима 4 - цилиндры/такты: 4/4; 2/2
№ режима 5 - цилиндры/такты: 3/4
№ режима 6 - цилиндры/такты: 2/4; 1/2
№ режима 7 - цилиндры/такты: 1/4
Технические характеристики:
- Диапазон индикации: 200-9990 об/мин
- Напряжение питания, В: 8-14
- Дискретность: 10 об/мин
- Погрешность, не более: <30об/мин
- Масса, г: 50
- Габаритные размеры, мм: Ø34х17
