Garmin ECHOMAP Ultra 2 122sv / 126sv + LiveScope LVS34 & GLS10 – комплект для подводного наблюдения в реальном времени
Артикулы:
-
ECHOMAP Ultra 2 122sv — 010-02881-00
-
ECHOMAP Ultra 2 126sv — 010-02882-00
-
Датчик LiveScope LVS34 + модуль GLS10 — 010-02706-00
В данном описании представлен комплект, включающий картплоттер и систему LiveScope.
Чем отличаются модели 122sv и 126sv?
Отличие только в предустановленных картах, которые неактуальны на территории РФ.
По функционалу, характеристикам и комплектации оба прибора полностью идентичны.
-
ECHOMAP Ultra 2 122sv – базовая карта мира
-
ECHOMAP Ultra 2 126sv – карты США и Канады (не適用 для РФ)
Основные характеристики картплоттера
| Параметр | Значение |
|---|---|

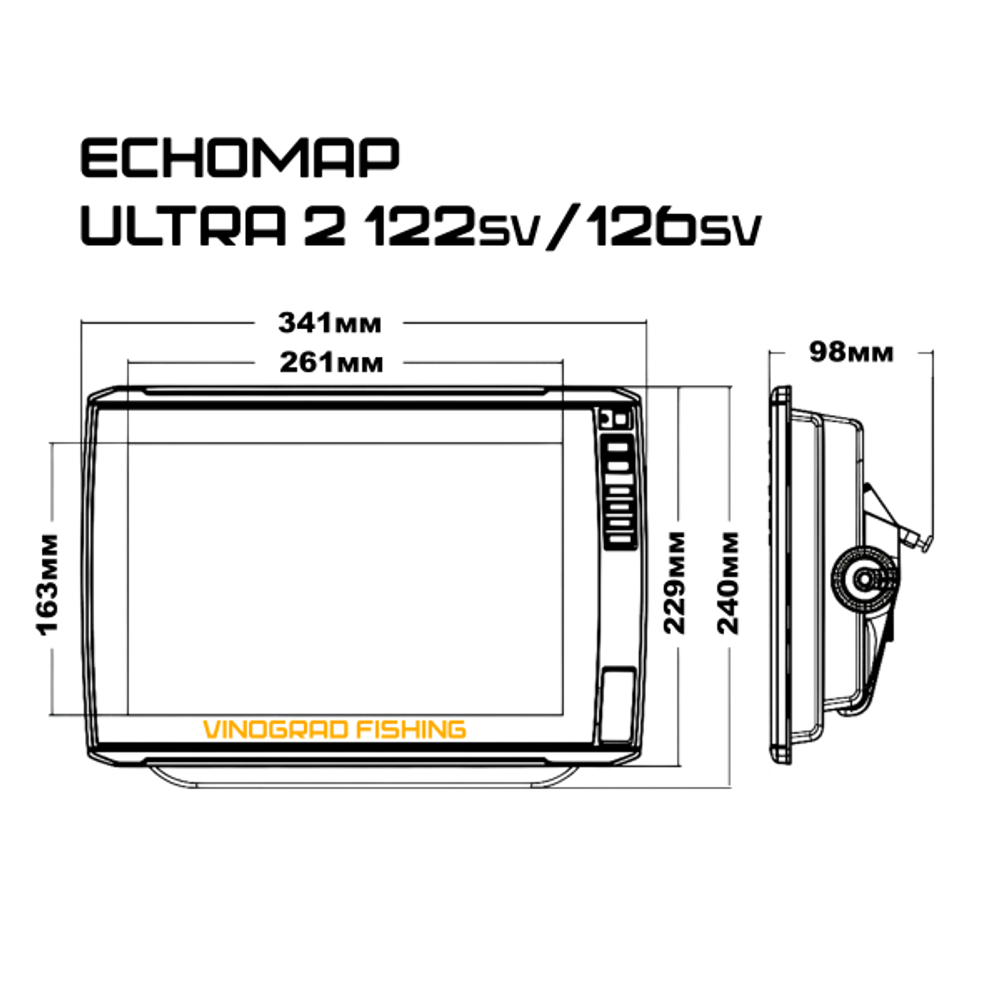

| Габариты (Ш×В×Г) | 341 × 229 × 98 мм |
| Размер дисплея (Ш×В) | 261 × 163 мм |
| Тип дисплея | WXGA, IPS |
| Разрешение | 1280 × 800 пикселей |
| Варианты монтажа | быстросъёмный кронштейн (крэдл) / врезной |
| Влагозащита | IPX7 |
| Вес эхолота | 2,52 кг |
| Вес кронштейна (крэдл) | 1,34 кг |
| Вес заводской упаковки | 11,46 кг (полный комплект с LiveScope) |
| Габариты упаковки | 420 × 400 × 290 мм |
Карты и память
-
2 слота для карт памяти microSD
-
Встроенная память: до 50 треков и 100 навигационных маршрутов
Система позиционирования
-
Поддержка GPS, ГЛОНАСС, Galileo
-
Частота обновления 10 Гц
-
Работа с WAAS
Сетевые интерфейсы
-
NMEA 2000
-
BlueNet Network
Поддержка карт
BlueChart g3, BlueChart g3 Vision, LakeVü g3, LakeVü g3 Ultra, Garmin Navionics+™, Garmin Navionics Vision+™, TOPO 100K, Standard Mapping, Garmin Quickdraw Contours
Совместимость и дополнительные функции
AIS, DSC, Fusion‑Link, ActiveCaptain
Питание картплоттера
| Параметр | Значение |
|---|---|
| Напряжение питания | 9 – 18 В |
| Средний ток при 12 В | 2,5 А |
| Максимальный ток при 12 В | 5,0 А |
| Максимальная мощность при 10 В | 36 Вт |
Гидролокатор (сонар)
-
Подключение датчика мощностью до 600 Вт
-
Режимы: боковой сонар, нижний сонар, 2D-сонар
-
Поддержка датчика Garmin LiveScope Panoptix (входит в комплект)

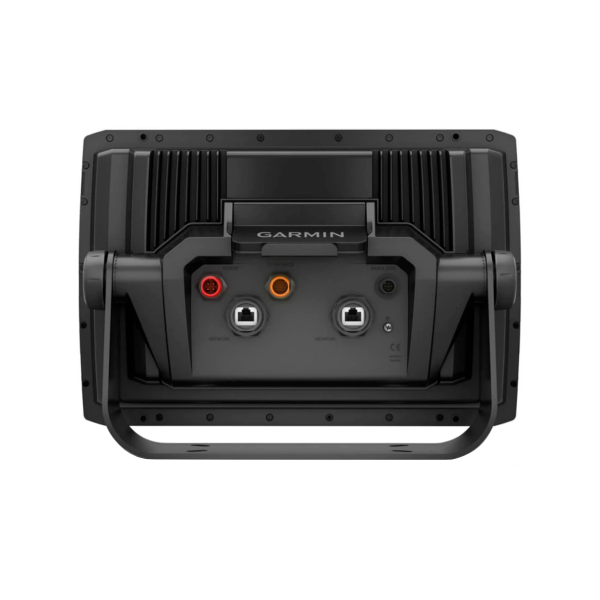

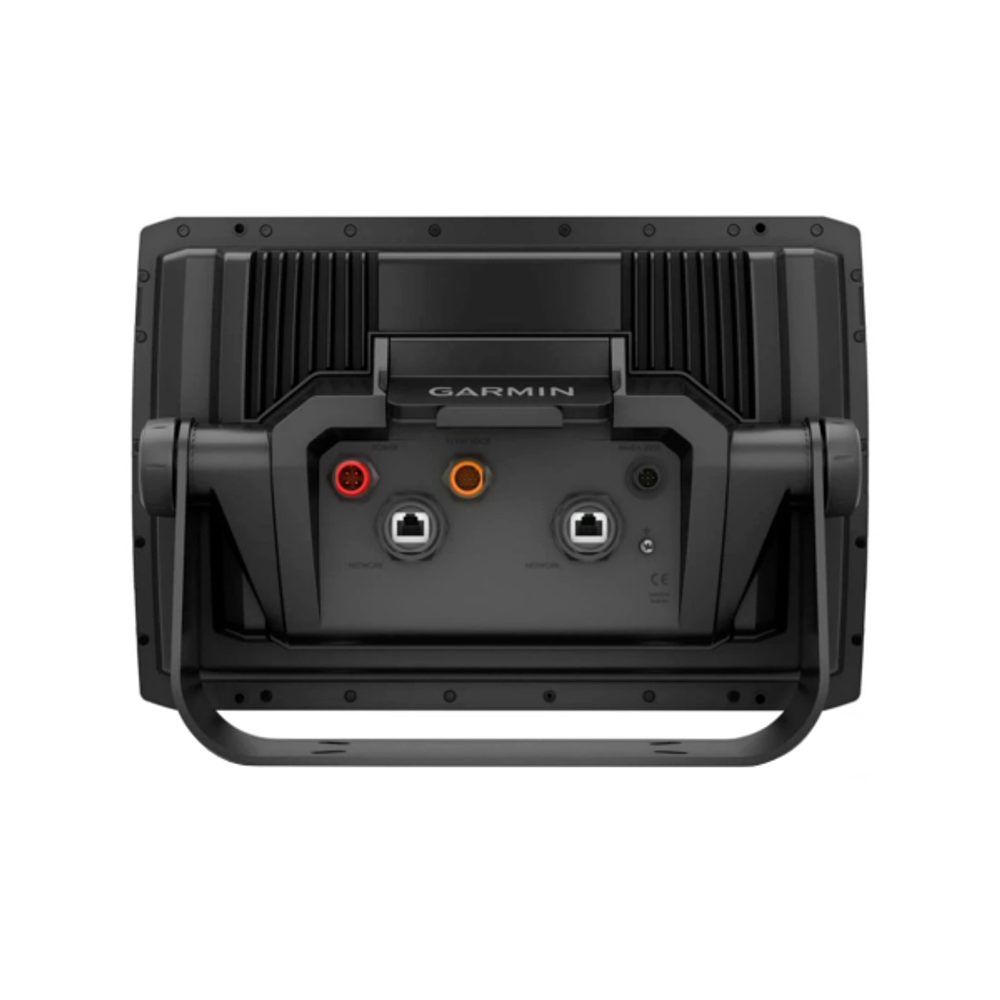

Порты и беспроводные интерфейсы
| Разъём / интерфейс | Количество |
|---|---|
| NMEA 2000 | 1 |
| BlueNet Network | 2 |
| 12-пиновый порт | 1 |
| ANT+ | есть |
| Wi‑Fi (локальная сеть) | есть |

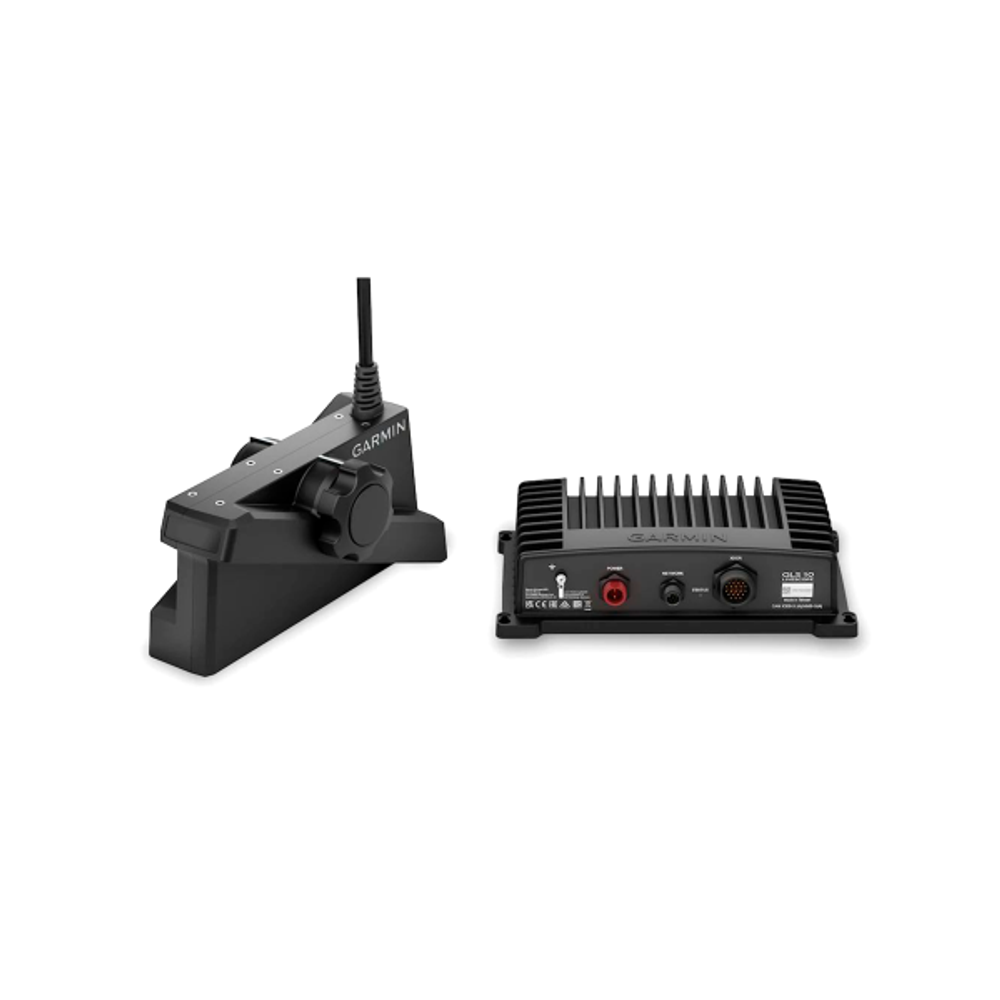

Комплект LiveScope LVS34 и модуль GLS10
| Параметр | Значение |
|---|---|
| Модуль GLS10 | |
| Размеры | 245 × 149 × 65 мм |
| Вес | 2,0 кг |
| Датчик LVS34 | |
| Размеры | 162 × 78 × 48 мм |
| Вес | 1,02 кг |
| Кабель | |
| Длина кабеля между GLS10 и LVS34 | 6 м |

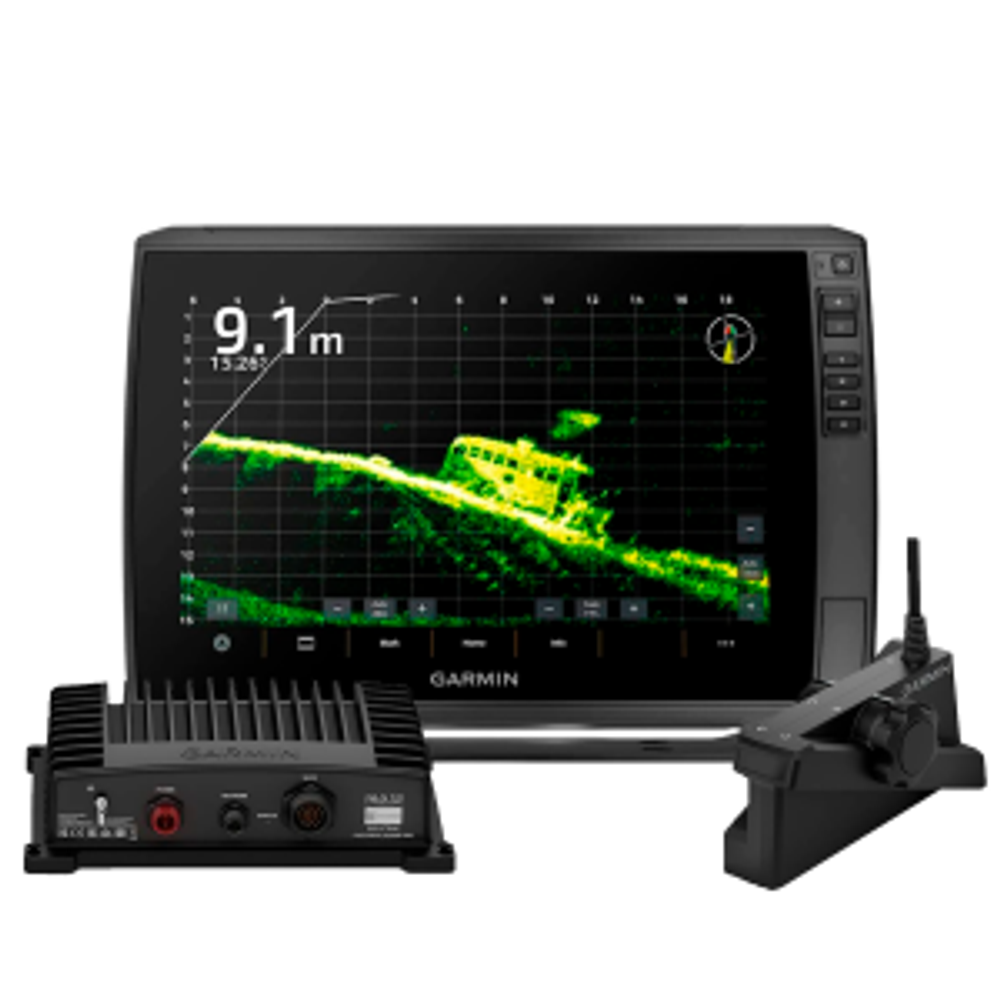

Система LiveScope обеспечивает наблюдение за подводной обстановкой в режиме реального времени с высокой детализацией. Вы видите движение рыбы, структуру дна и препятствия так, как будто смотрите под воду.
Комплектация (полный набор)
-
Картплоттер ECHOMAP Ultra 2 126sv*
-

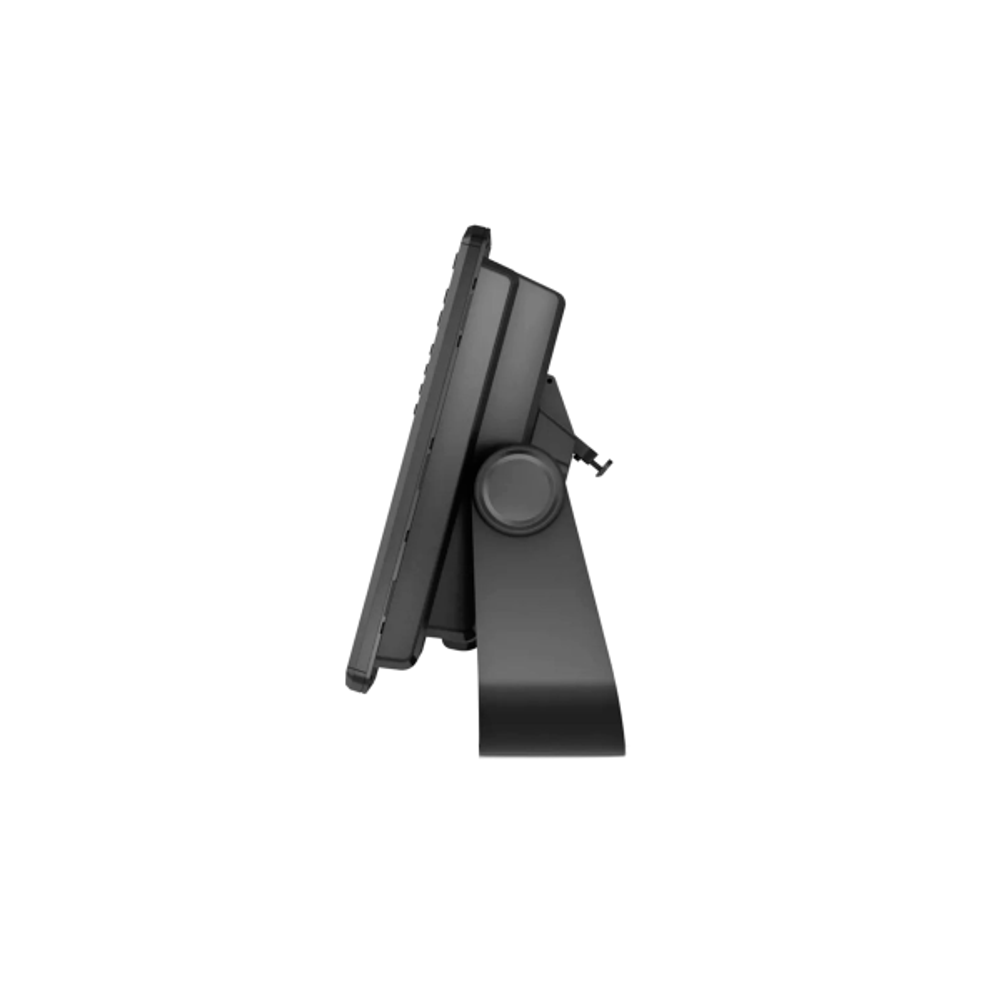

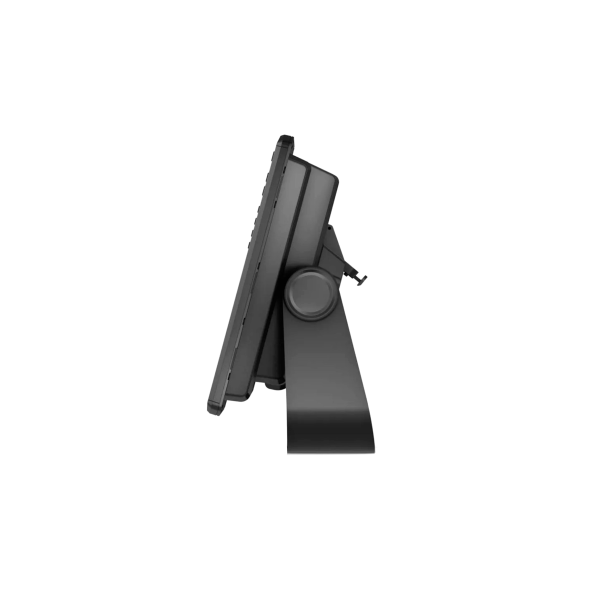

Быстросъёмное крепление (кронштейн-крэдл с питанием) – входит в комплект!
-
Кабель питания с предохранителем
-
Защитная крышка
-
Схема для врезки
-
Датчик LiveScope LVS34
-
Модуль GLS10
-
Кабель питания для модуля GLS10
-
Кабели для подключения GLS10 к ECHOMAP Ultra 2
-
Крепежи и крепления для датчика и модуля
-
Сетевой кабель RJ45
*Для модели 122sv комплектация та же, отличаются только предустановленные карты.
Важно!
В отличие от многих профессиональных GPSMAP, данный картплоттер уже комплектуется быстросъёмным кронштейном (крэдл) – вам не потребуется докупать его отдельно. Также в комплект входит полноценная система LiveScope LVS34 с модулем GLS10 – всё необходимое для подводного наблюдения уже в коробке.
