Garmin ECHOMAP UHD 92sv – 9″ картплоттер с сенсорным экраном и поддержкой Panoptix LiveScope
Обзор

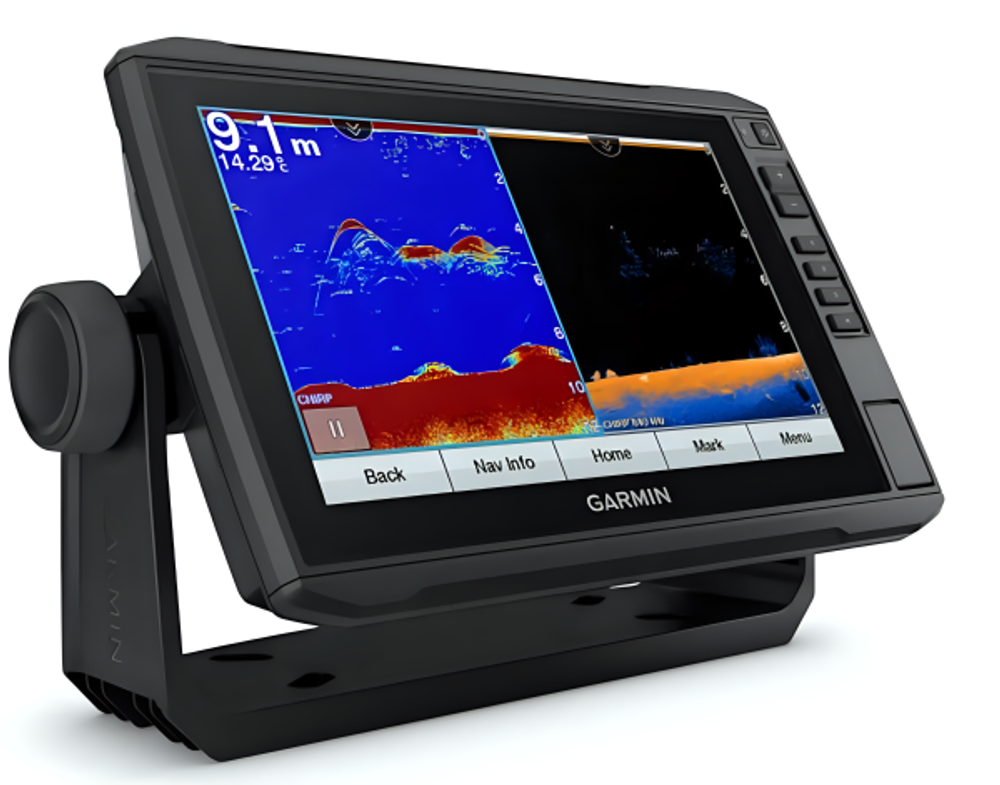

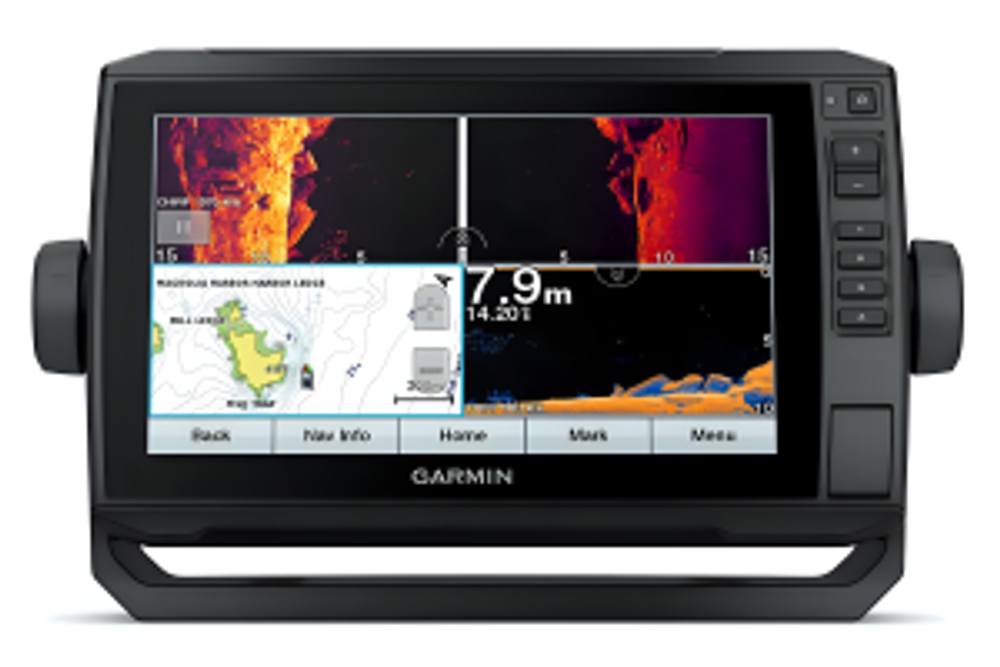

Компактный и функциональный картплоттер ECHOMAP UHD 92sv оснащён ярким сенсорным дисплеем, который остаётся отлично читаемым даже при ярком солнечном свете. Устройство поставляется с быстросъёмной монтажной скобой, что упрощает установку и снятие.
Поддерживаются различные типы трансдьюсеров Garmin (приобретаются отдельно), включая передовую систему сканирующего сонара Panoptix LiveScope™, позволяющую видеть подводную обстановку вокруг судна в режиме реального времени.
Функция Quickdraw Contours даёт возможность создавать персоналифицированные рыболовные карты с контурами глубины с точностью до 1 фута прямо во время плавания. Созданные карты можно сохранить для личного использования или поделиться ими с другими пользователями через сообщество Quickdraw Community в Garmin Connect™.
Комплектация
-
Картплоттер ECHOMAP UHD 92sv с базовой картой мира
-
Кабель питания/данных
-

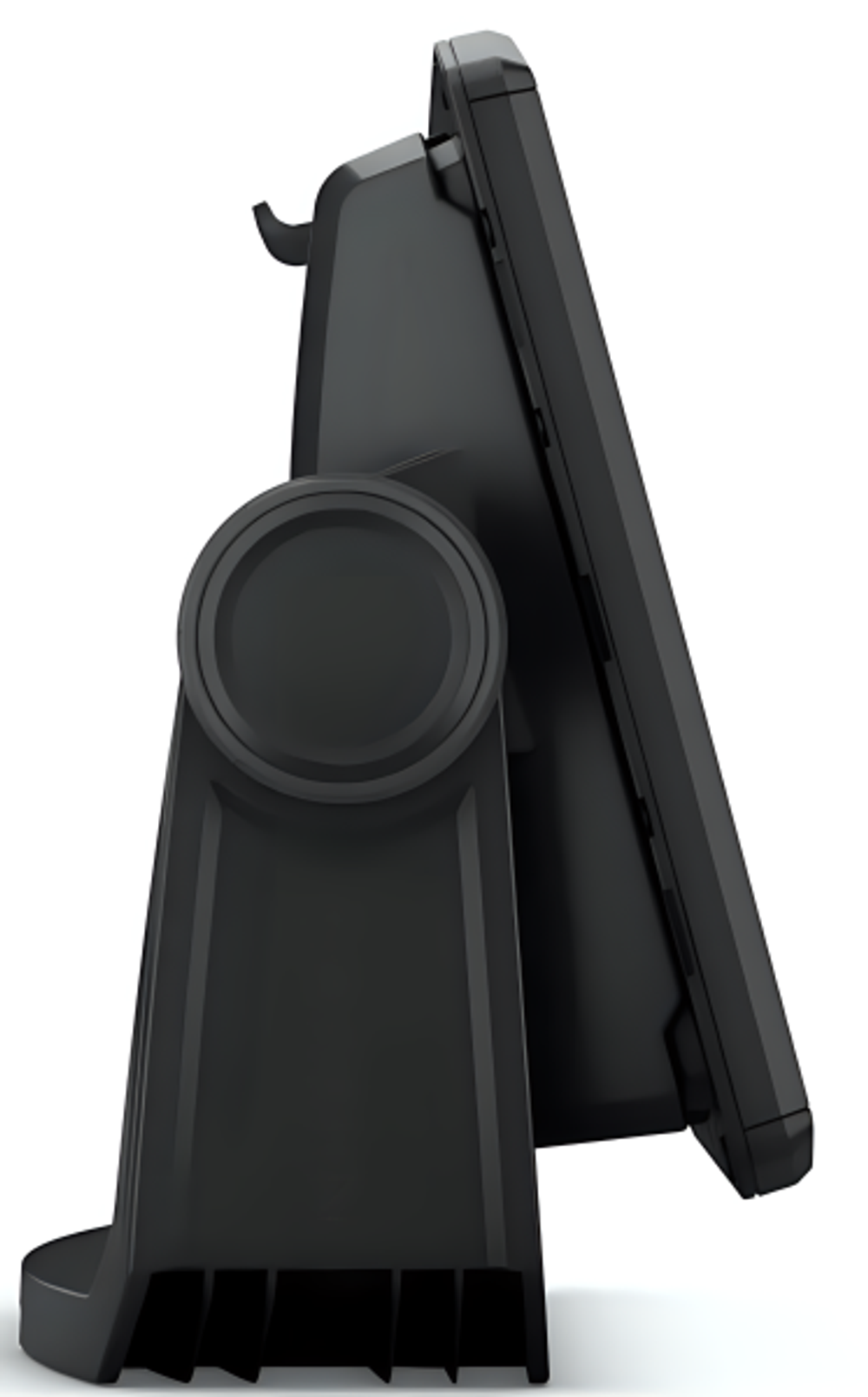

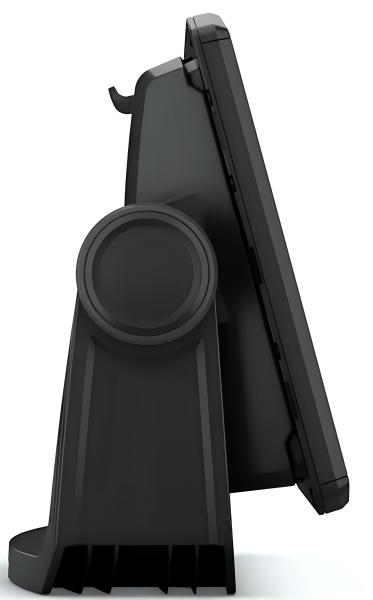

Поворотно-наклонная скоба с быстросъёмным держателем
-
Комплект для врезного монтажа (заподлицо)
-
Защитная крышка
-
Крепёжные элементы
-
Документация
Основные характеристики
| Параметр | Значение |
|---|---|
| Габариты (Ш×В×Г) | 28,2 × 16,4 × 6,0 см |
| Диагональ дисплея | 9″ (22,9 см) |
| Размер дисплея (Ш×В) | 19,9 × 11,3 см |
| Разрешение дисплея | 480 × 800 пикселей |
| Тип дисплея | WQVGA, цветной, сенсорный |
| Вес | 1,0 кг |
| Влагозащита | IPX7 (водонепроницаемый) |
| Варианты установки | на скобе (поворот/наклон) или заподлицо |
Навигация и позиционирование
-
Высокочувствительный GPS-приемник (встроенный, 5 Гц)
-
Внутренняя антенна (возможно подключение внешней через NMEA 2000)
-
Базовая карта мира включена
Сонар (гидролокатор)
| Параметр | Значение |
|---|---|
| Технология | CHIRP (встроенная) |
| Режимы | DownVü (с CHIRP), SideVü, традиционный 2D-сонар |
| Запись данных сонара | есть |
| A-scope (отображение рыбы в реальном времени) | есть |
| AutoGain (автоматическая регулировка усиления) | есть |
| График температуры воды | есть |
| Отображение символов рыб | есть |
Поддерживаемые частоты:
-
CHIRP: низкие, средние, высокие
-
Традиционный сонар: 50 / 77 / 83 / 200 кГц
-
ClearVü: 260 / 455 / 800 кГц
-
SideVü сверхвысокого разрешения: 1200 кГц (диапазон 1060–1170 кГц)
Мощность сонара:
-
Среднеквадратичная: 500 Вт
-
Максимальная: 4000 Вт
Максимальная глубина:
-
Пресная вода (77 кГц): до 690 м
-
Морская вода (77 кГц): до 330 м
Реальная глубина зависит от типа дна, солёности и других факторов.
Память и карты
-
1 слот для карт памяти microSD™ (максимальный объём 32 ГБ)
-
Поддержка создания пользовательских карт через Quickdraw Contours

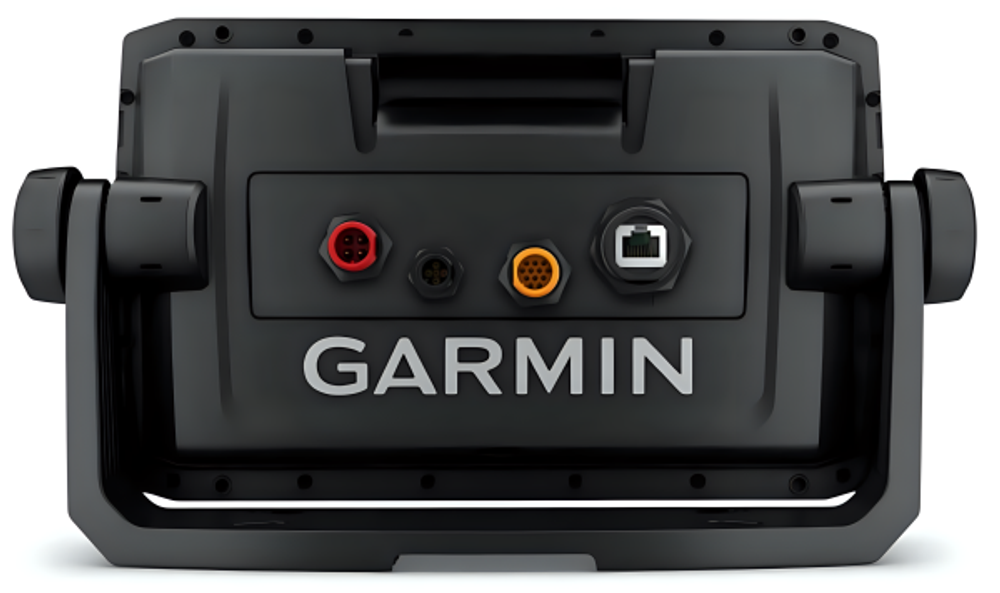

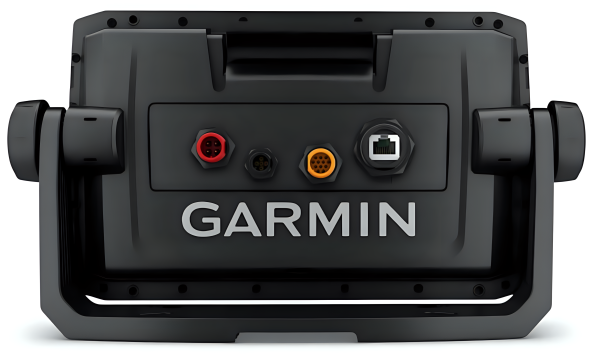

Порты и подключения
| Интерфейс | Наличие |
|---|---|
| NMEA 2000 (12-пиновый разъём датчика) | 1 вход, 1 выход |
| Panoptix™ | 1 порт |
| Беспроводное подключение Wi‑Fi | есть |
| FUSION‑Link (совместимость с аудиосистемами) | есть |
Питание
-
Потребляемая мощность: 18 Вт
Особенности
-
Сенсорный экран с отличной читаемостью на солнце
-
Быстросъёмная монтажная скоба в комплекте
-
Поддержка Panoptix LiveScope™ (трансдьюсер продаётся отдельно)
-
Возможность делиться картами через Garmin Connect™
